变送器简介

  • 使用4芯线链接设备（两芯电源、两芯信号）
  • 使用24V直流电源供电
  • 可以串行接线，对每台变送器设置地址
  • 变送器地址设置需要通过Modbus工具发码更改

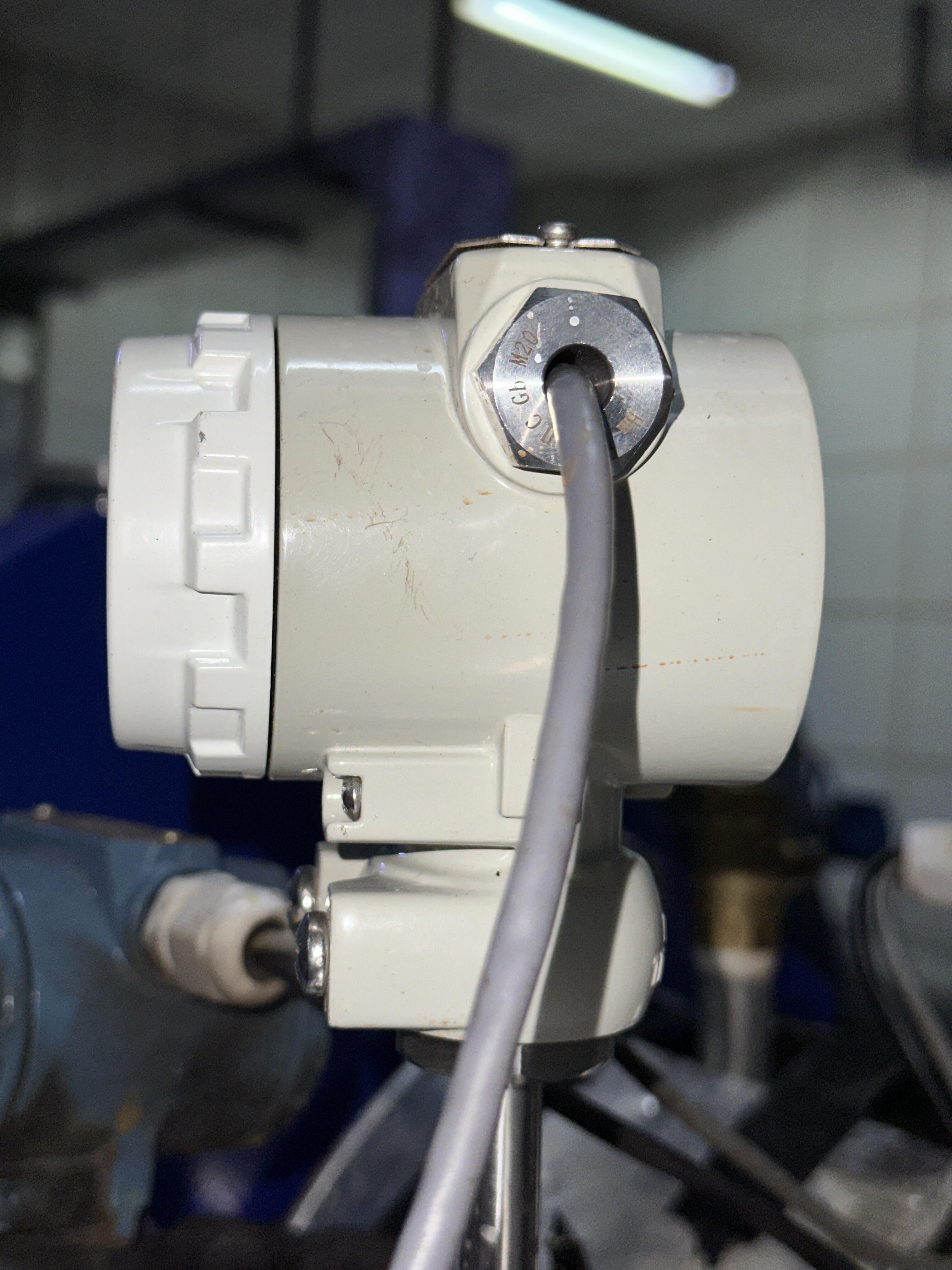

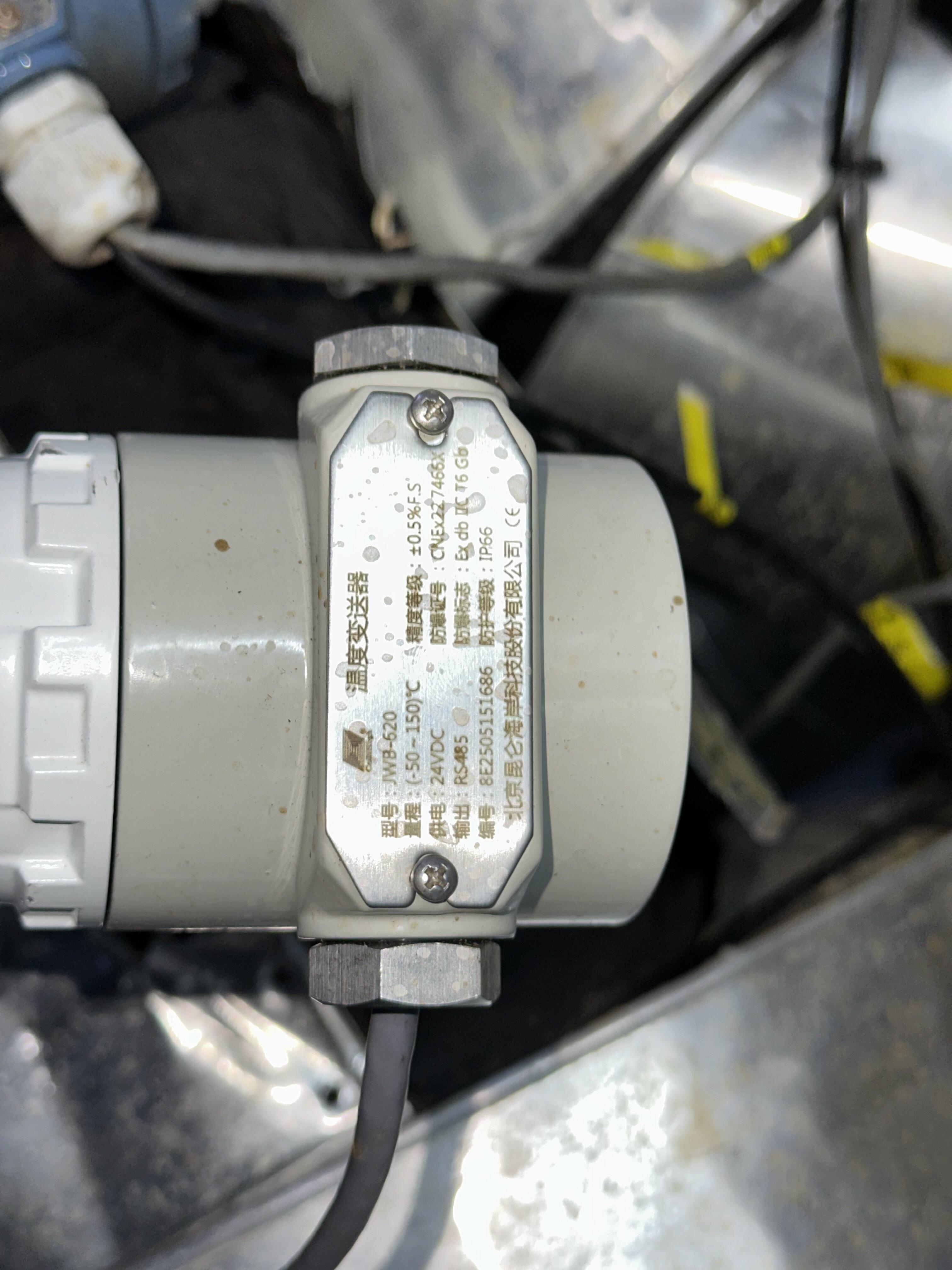

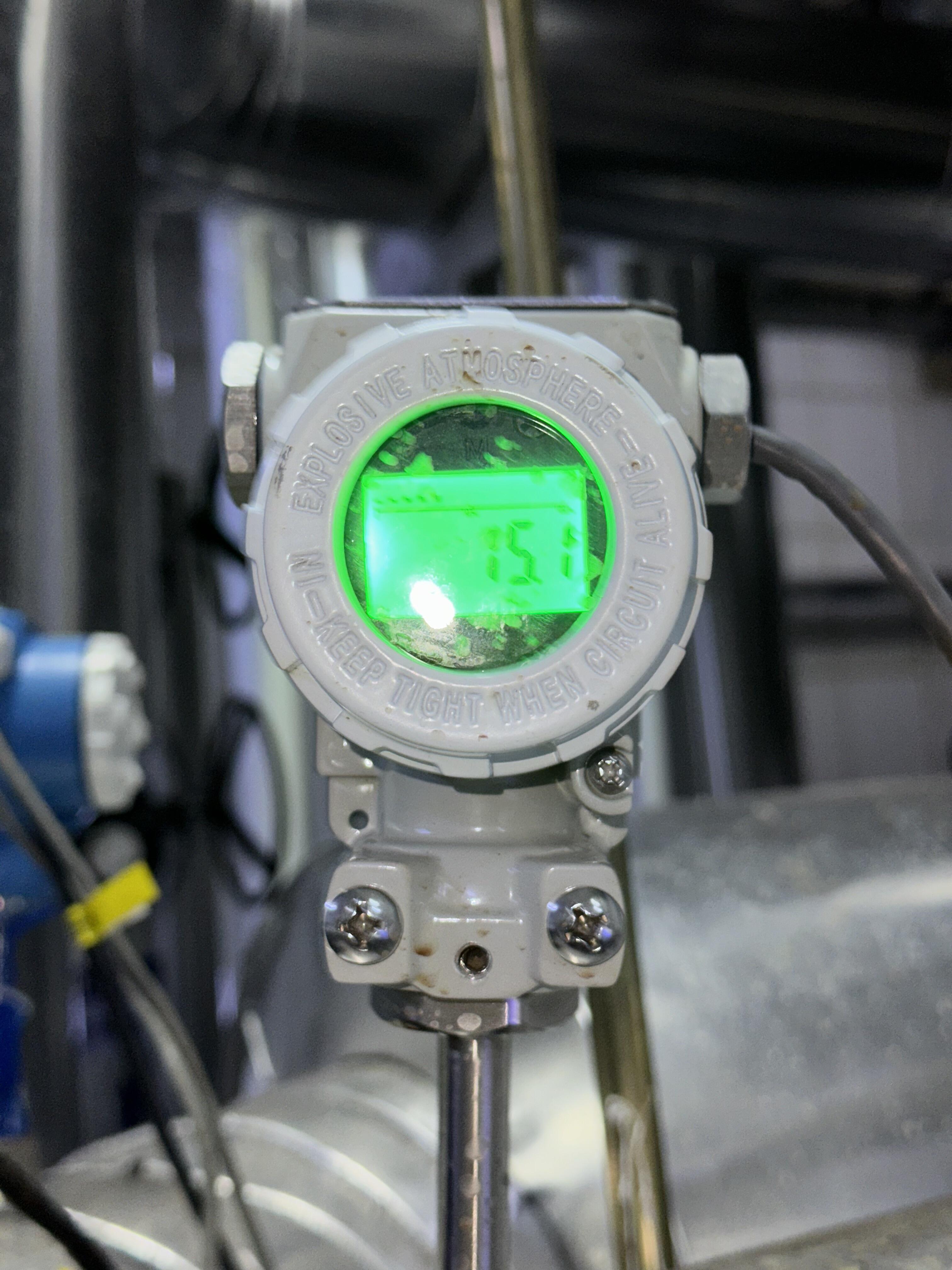

立面 铭牌 穿线孔 端子排

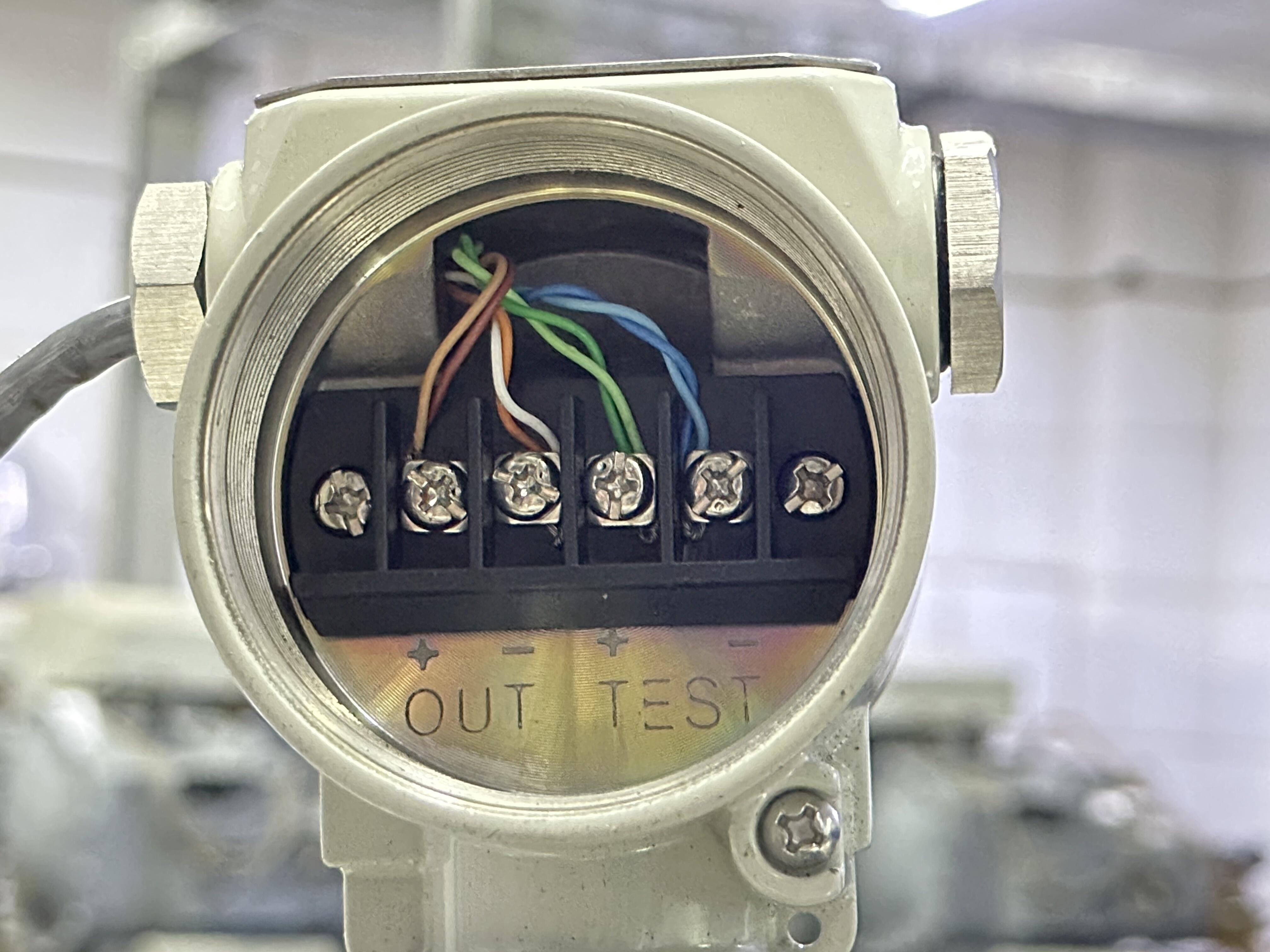

温度变送器JWB-620正面.JPG 温度变送器JWB-620设备铭牌.JPG 温度变送器JWB-620侧面接线孔.JPG 温度变送器JWB-620端子排.JPGOUT为电源/TEST为信号

调试过程

  1. 使用24VDC电源为变送器供电
  2. 使用调试线，将笔记本与变送器链接
  3. 打开串口调试工具进行发码
    详细如图：

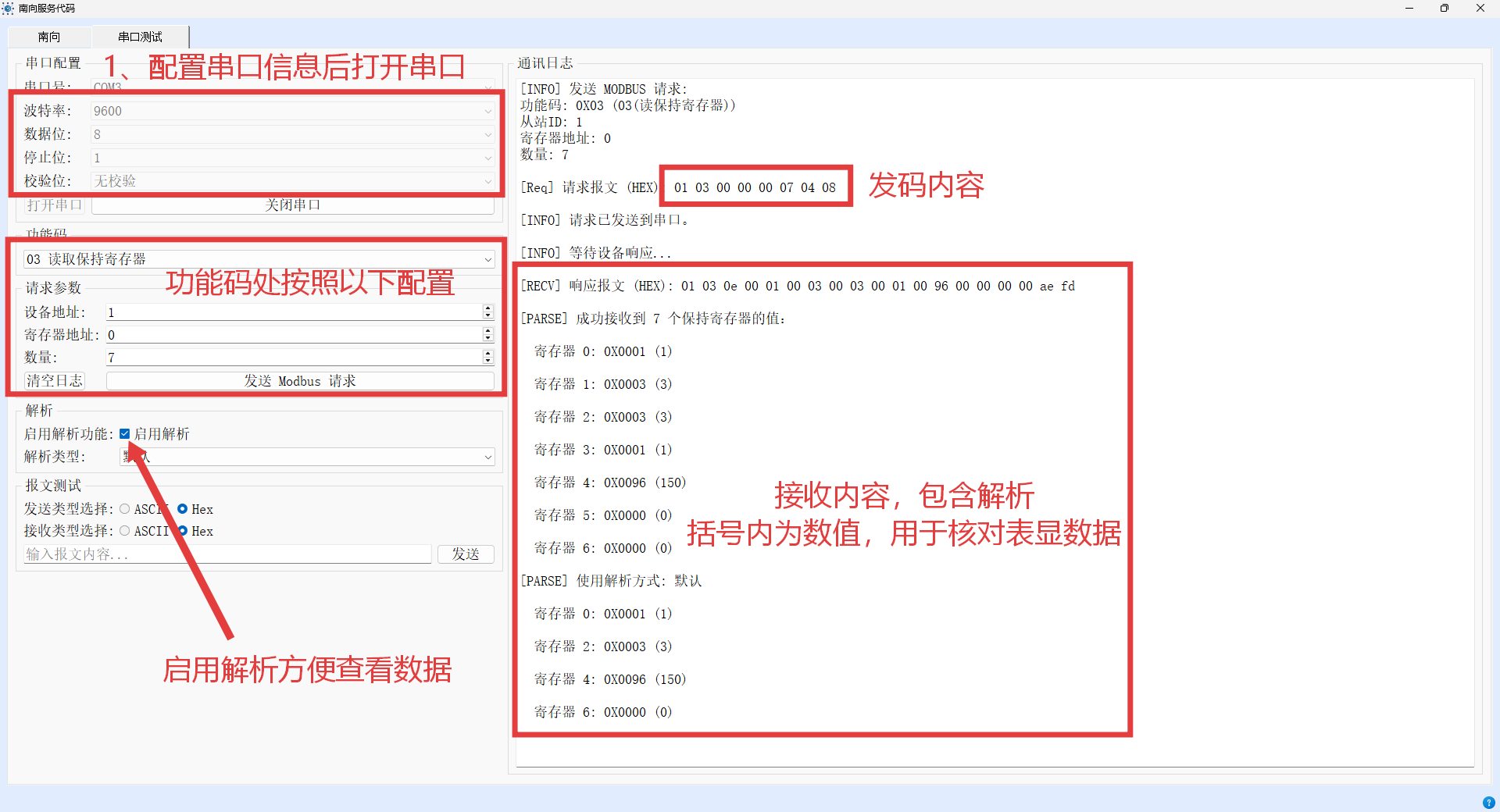

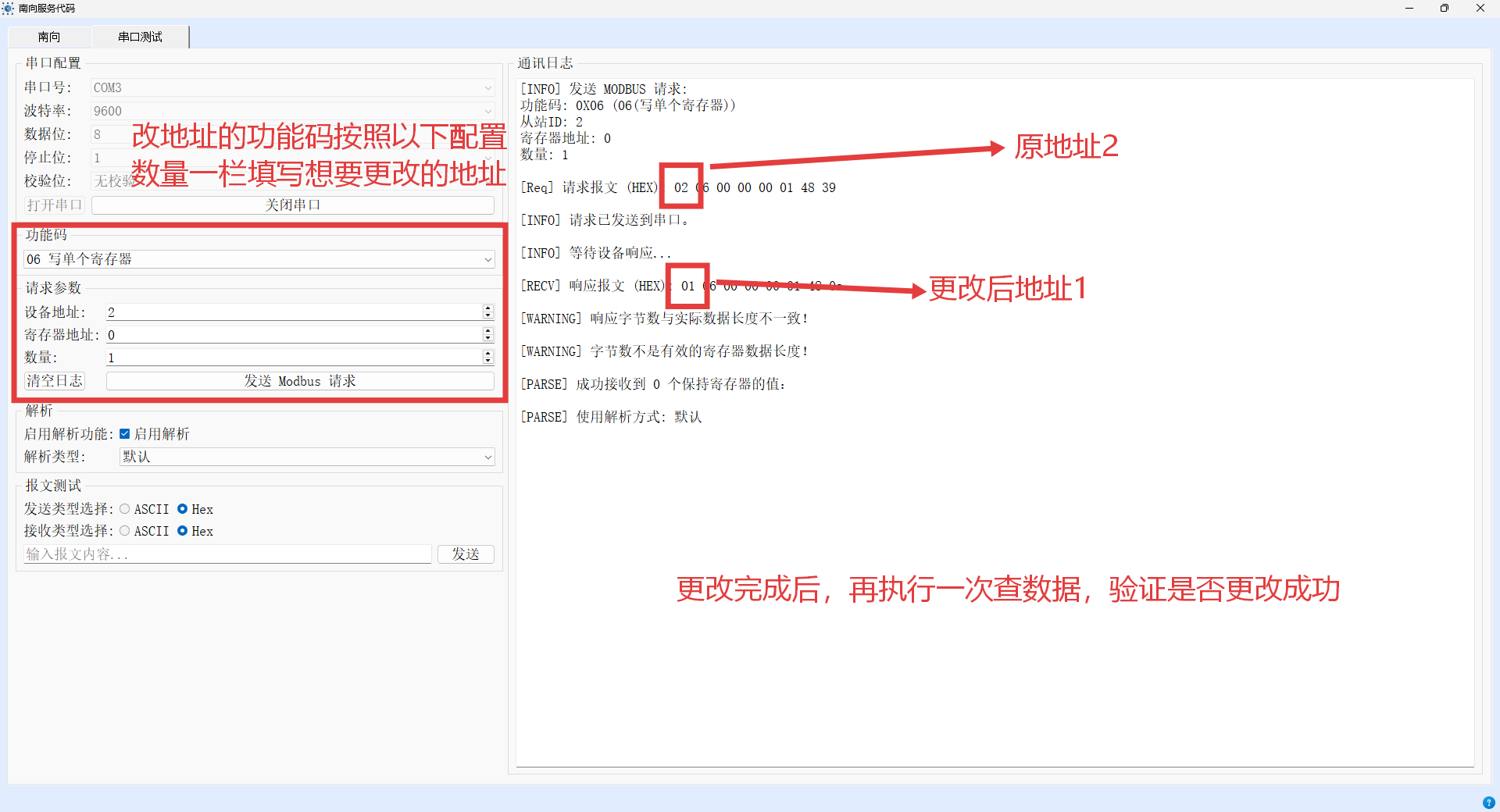

    接收变送器数据 更改变送器地址
    温度变送器JWB-620工具测试返回.png 温度变送器JWB-620工具改地址.png

调试结果

通过串口调试工具可以看出，设备收发数据正常，返回正确，工具解析的数值可以与设备显示对应

相关文件
昆仑海岸-变送器JWB-620-说明书
昆仑海岸-变送器JWB-620通讯协议
昆仑海岸-变送器JWB-620-CSS3000驱动
