施耐德ATS-WOTPC2000N3S5-通讯记录

ATS简介

• 使用2芯线链接设备（连接位置在设备背面中下方，区分正负）
• 可以串行接线，对每台ATS控制板设置地址
• ATS控制板地址设置可以通过面板更改
• ATS控制板默认密码：0000
• 默认地址：1、默认波特率：9600、默认校验位：无校验、默认数据位：8、默认停止位：2

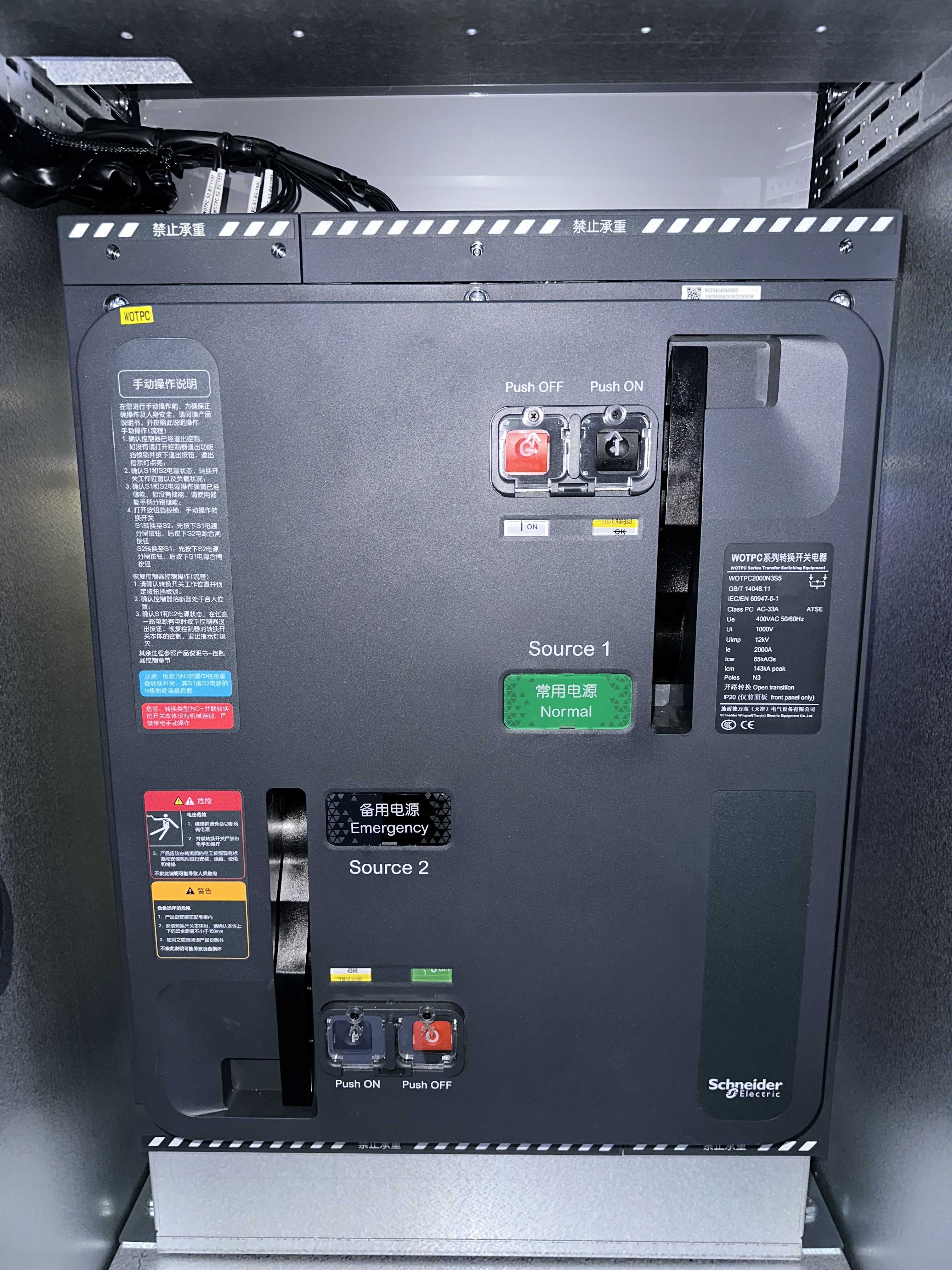

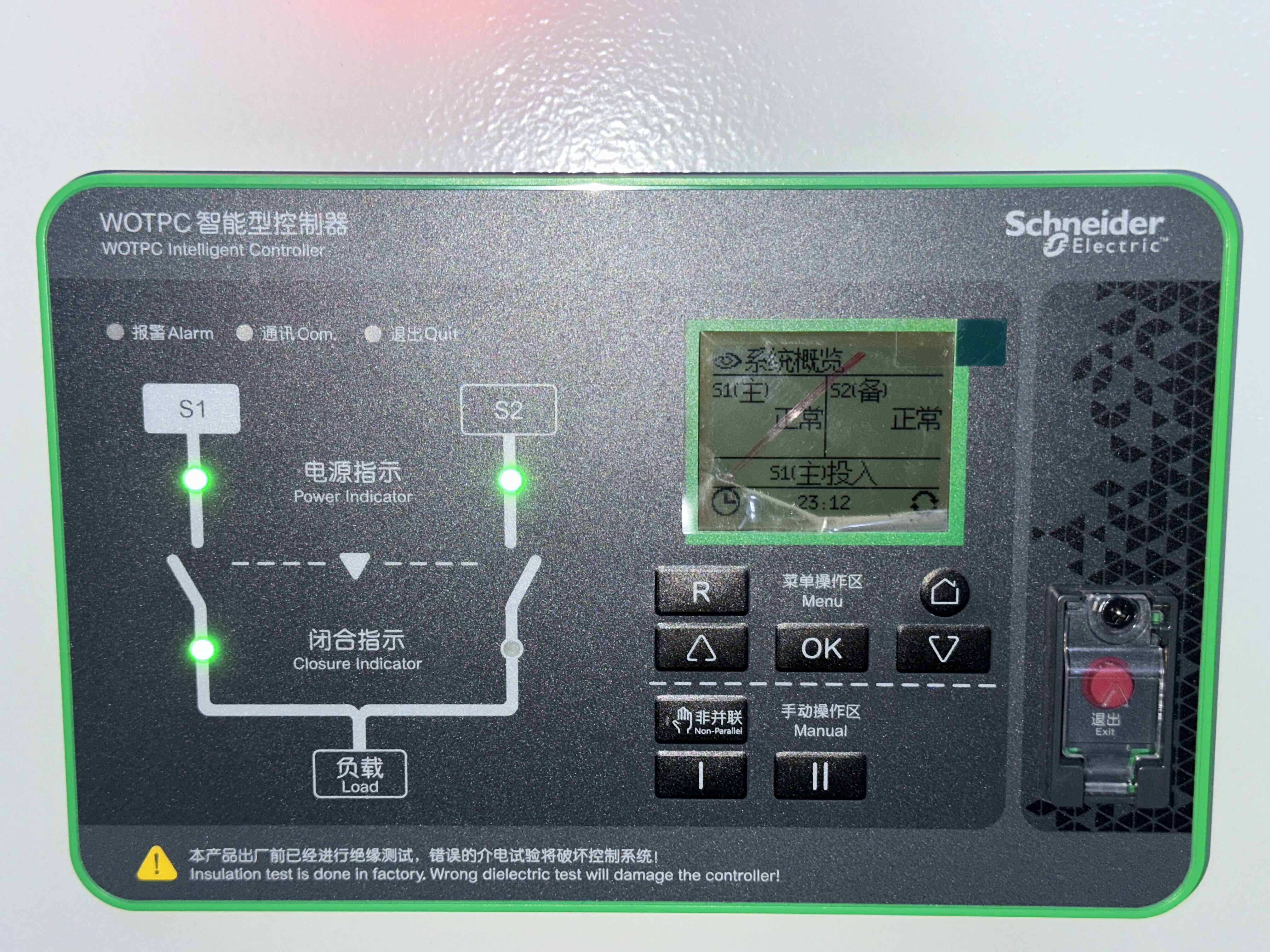

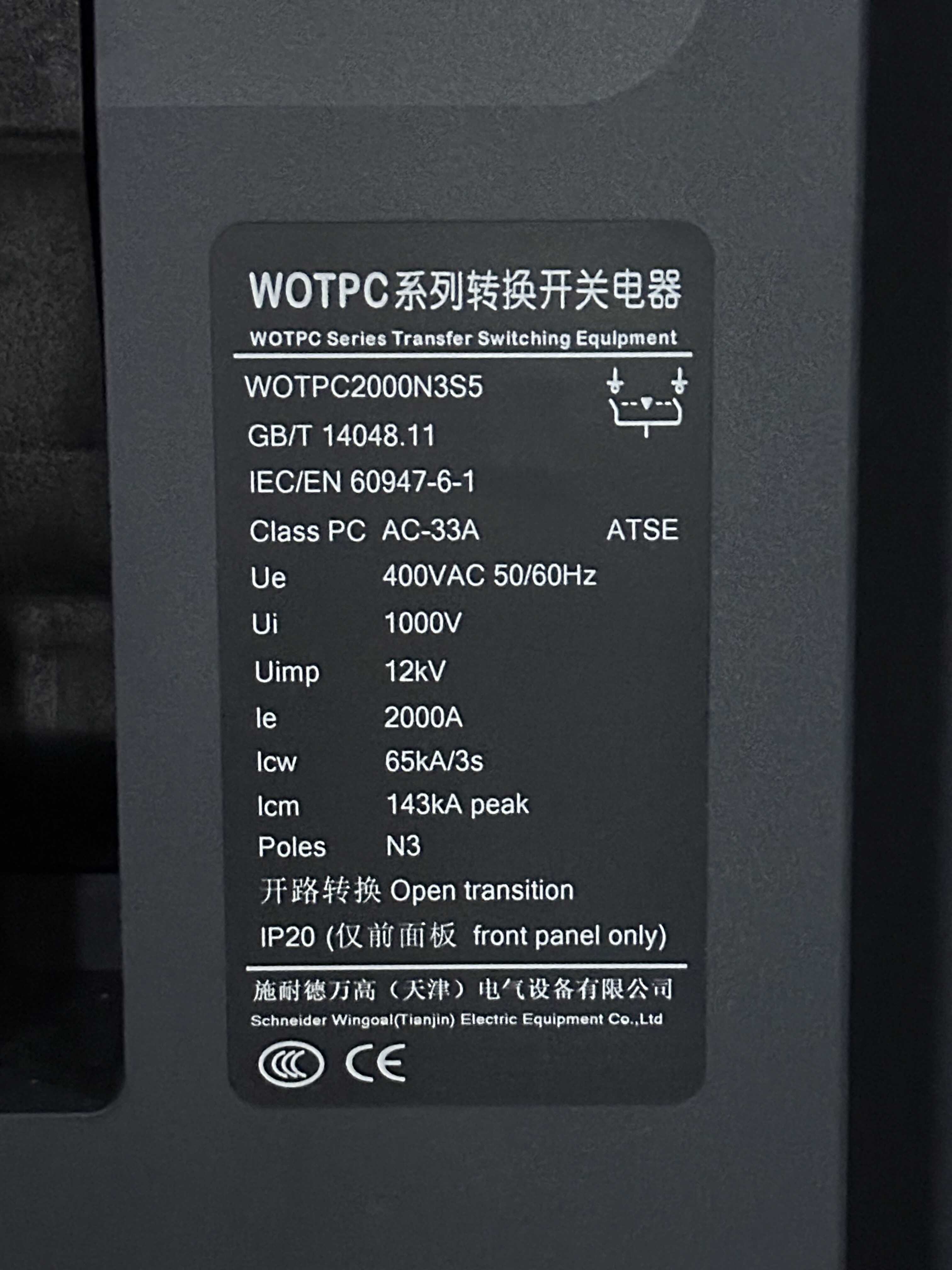

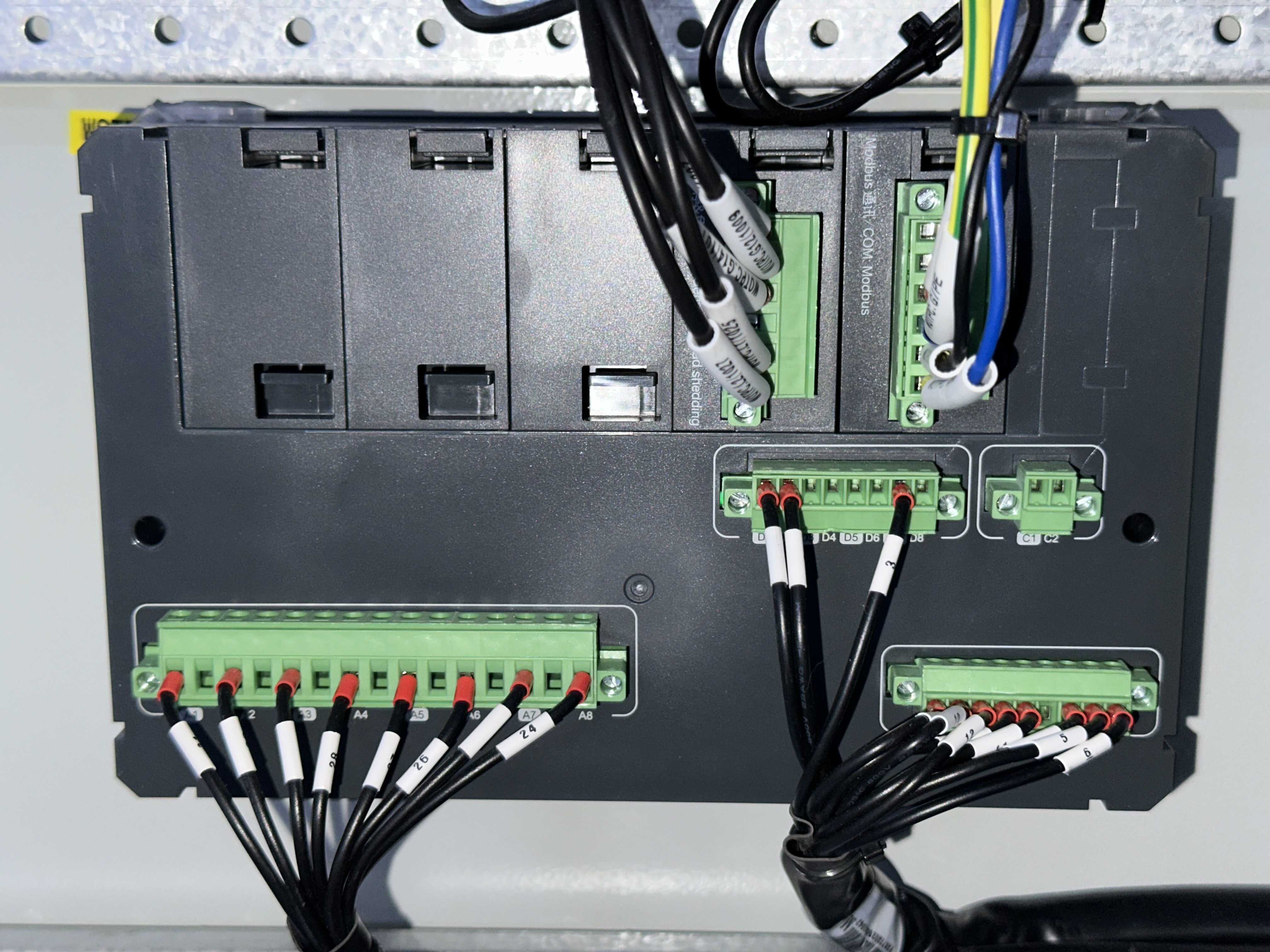

正面	背面	主体	铭牌

查询与更改地址

• ATS控制板操作详见说明书
  1. 点亮屏幕，摁下右上角主页摁钮进入选项页面。
  2. 使用方向键选择设置选项。
  3. 提示输入密码，摁4下OK键。（默认密码：0000）
  4. 使用方向键移动到通讯设置。
  5. 摁下OK进入通讯设置页面。
  6. 进入后光标在地址一栏，此时方向键为更改光标选中的值，OK键键为下一项。
  7. 更改地址后需要摁OK键将光标下移，无需更改也需要下移光标，每项都被OK后，修改成功。

调试过程

1. 使用调试线，将笔记本与ATS控制器链接
2. 打开串口调试工具进行发码

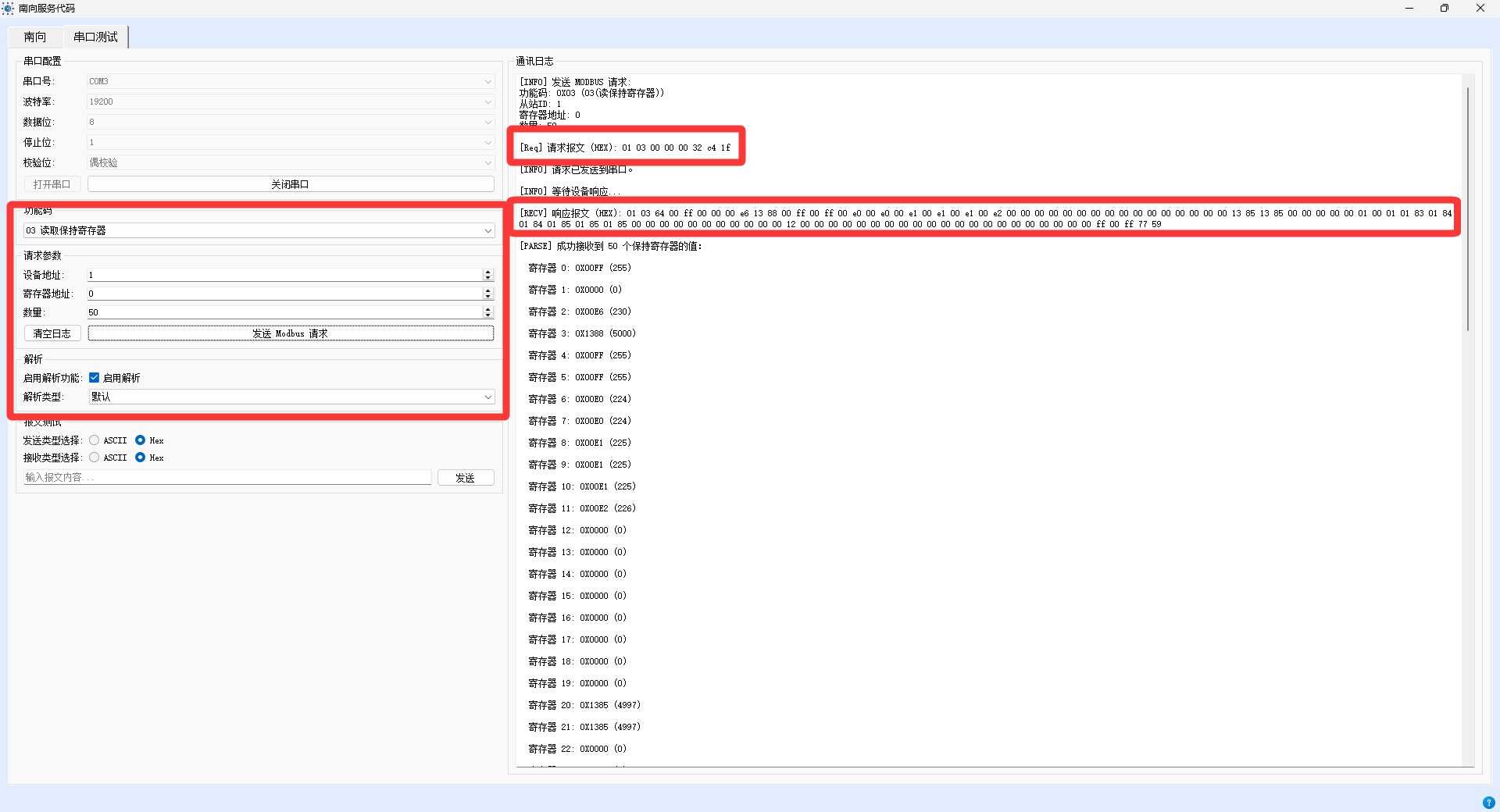

   详细如图：


调试结果

通过串口调试工具可以看出，设备收发数据正常，返回正确，工具解析的数值可以与设备显示对应
