ABB UPS不间断电源-200kVA-调试记录

一、设备简介

本次调试对象为 ABB 品牌 200kVA 三相不间断电源（UPS），瑞士原产，序列号 S0UP-972。设备为模块化架构，前面板配备 LCD 显示屏与状态指示灯，内置 ANC 通信卡，提供 RS485 串口（COM/RS485）与网络口（NETWORK）两种通信接口，支持 Modbus RTU、Modbus TCP、SNMP 等多种监控协议。

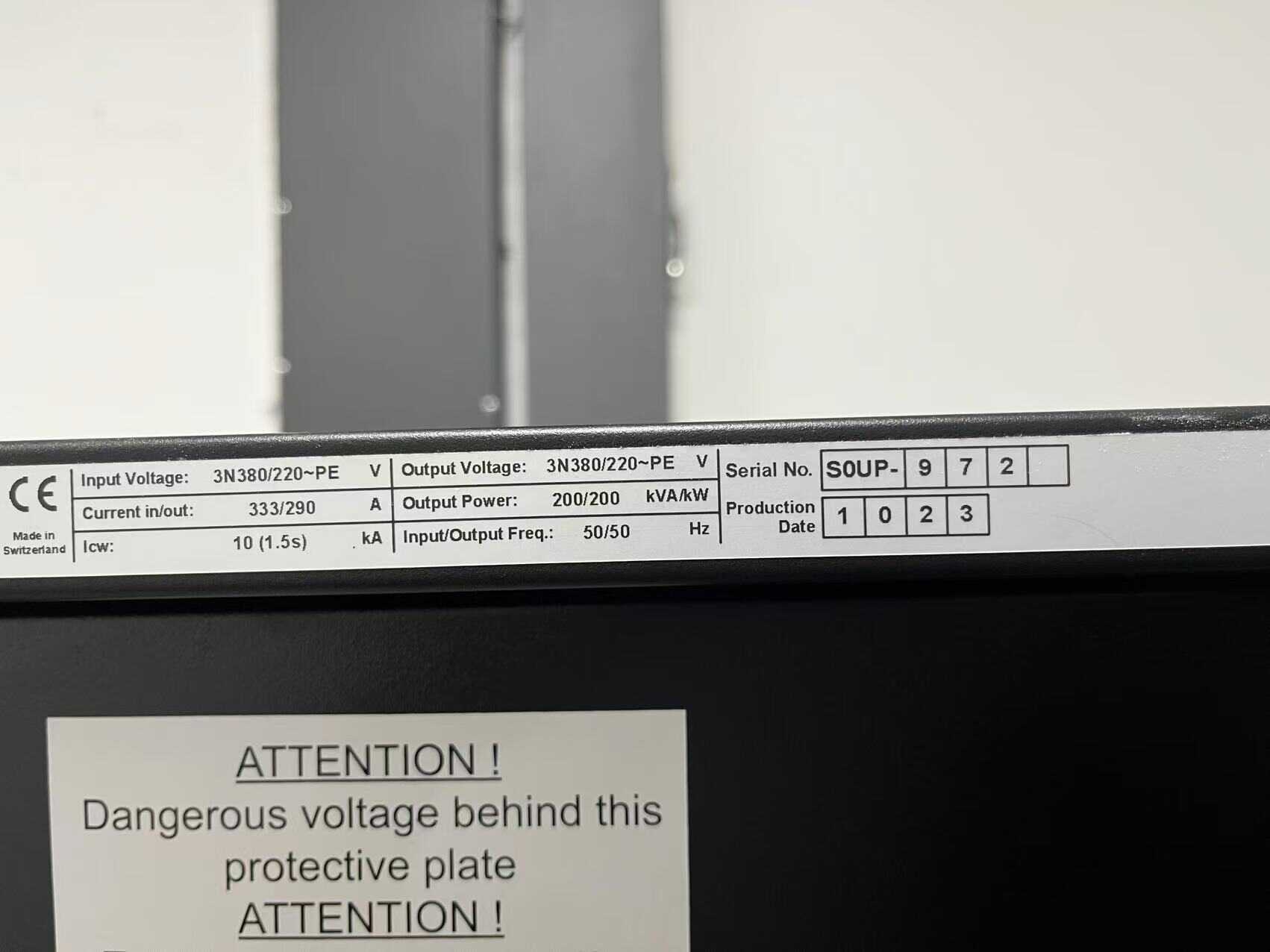

主要铭牌参数：

二、现场照片

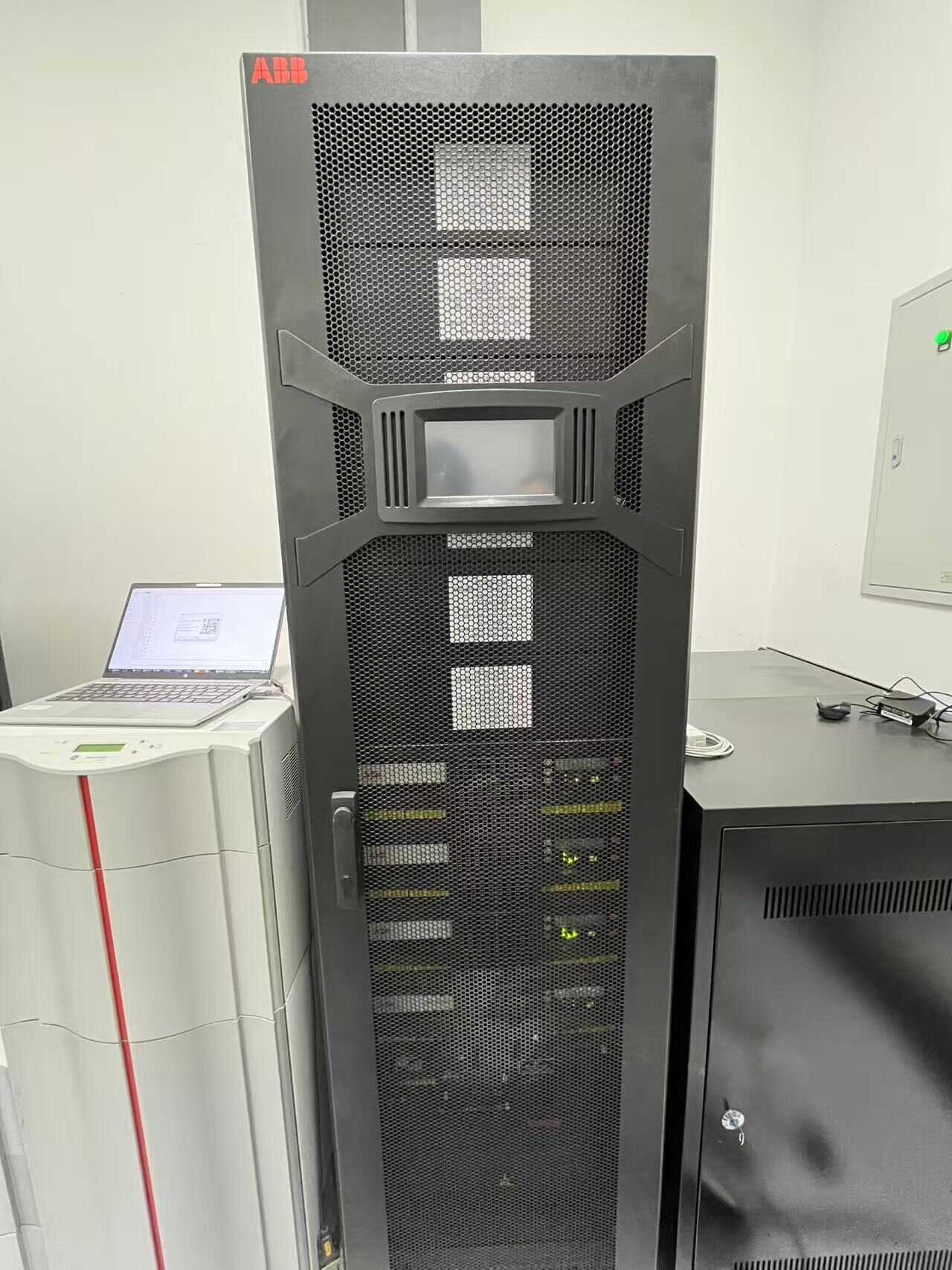

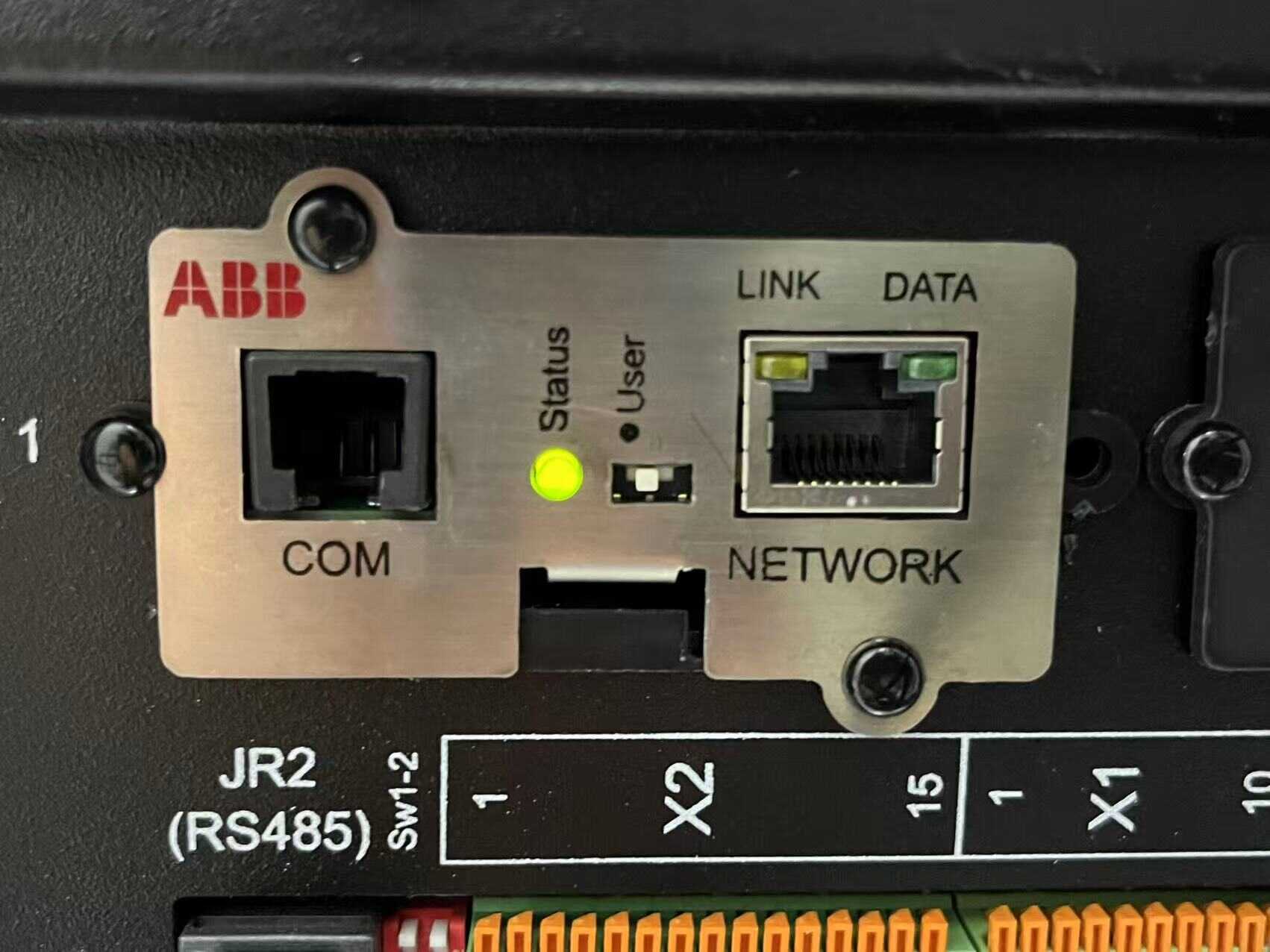

铭牌	机柜正面	ANC通信卡

三、调试过程

1. ANC 卡初始化：更改 IP 地址

   ANC 通信卡侧面有一枚滑动开关（DIP），用于切换 IP 获取方式：拨到右位为出厂静态 IP 10.10.10.10（子网掩码 255.255.255.0），拨到左位则由用户自行设置（DHCP 或静态 IP）。

   用网线将电脑与网络卡直连（或经交换机），把电脑网卡配成同一网段，例如 IP 10.10.10.11、网关 10.10.10.10。浏览器访问 http://10.10.10.10，会先引导安装自生成的根证书；证书装好后以 https://10.10.10.10 打开管理界面，弹出初始化向导，可完成首次配置。

   接入业务网时需改为正式 IP：登录管理界面后，进入「网络 → 以太网」，默认是 DHCP 自动获取；如需固定 IP，在「地址模式」下拉框选「静态」，填入 IP 地址、子网掩码、网关，DNS 可填 8.8.8.8，广播地址取 IP 末段改为 255（如 192.168.1.255），保存后生效。

2. 开启 Modbus 服务

   ANC 卡为减小攻击面，默认只启用 HTTPS，Modbus 与 SNMP 均需手动开启。进入「网络 → 服务和功能」，找到 MODBUS 卡片，通过蓝色滑动条将其设为「活动」状态，系统会弹出警告提示（Modbus 为明文协议、无认证加密）。

   MODBUS 支持两种模式，按现场需要选择：RTU 模式可设置从站地址与波特率，走 RS485 串口；TCP 模式可设置端口号（默认 502）与监听接口，走网络口。完成设置后点击卡片右下角「保存」。

3. 网络口 Modbus TCP 排查

   设备网络口接入内网后，使用 Modbus 调试工具连接 502 端口，从站地址 10，功能码 03 读取保持寄存器。最初起始地址从 0 开始，返回错误码 02 Illegal Data Address。经核对《ANC-ABB 网络卡安装说明》，ANC 卡系统寄存器地址从 96（0x60）开始有效，0~95 为未定义区域。将起始地址改为 96 后重读，成功取到现有模块数量、输出功率、电池容量、输入电压等监控数据。

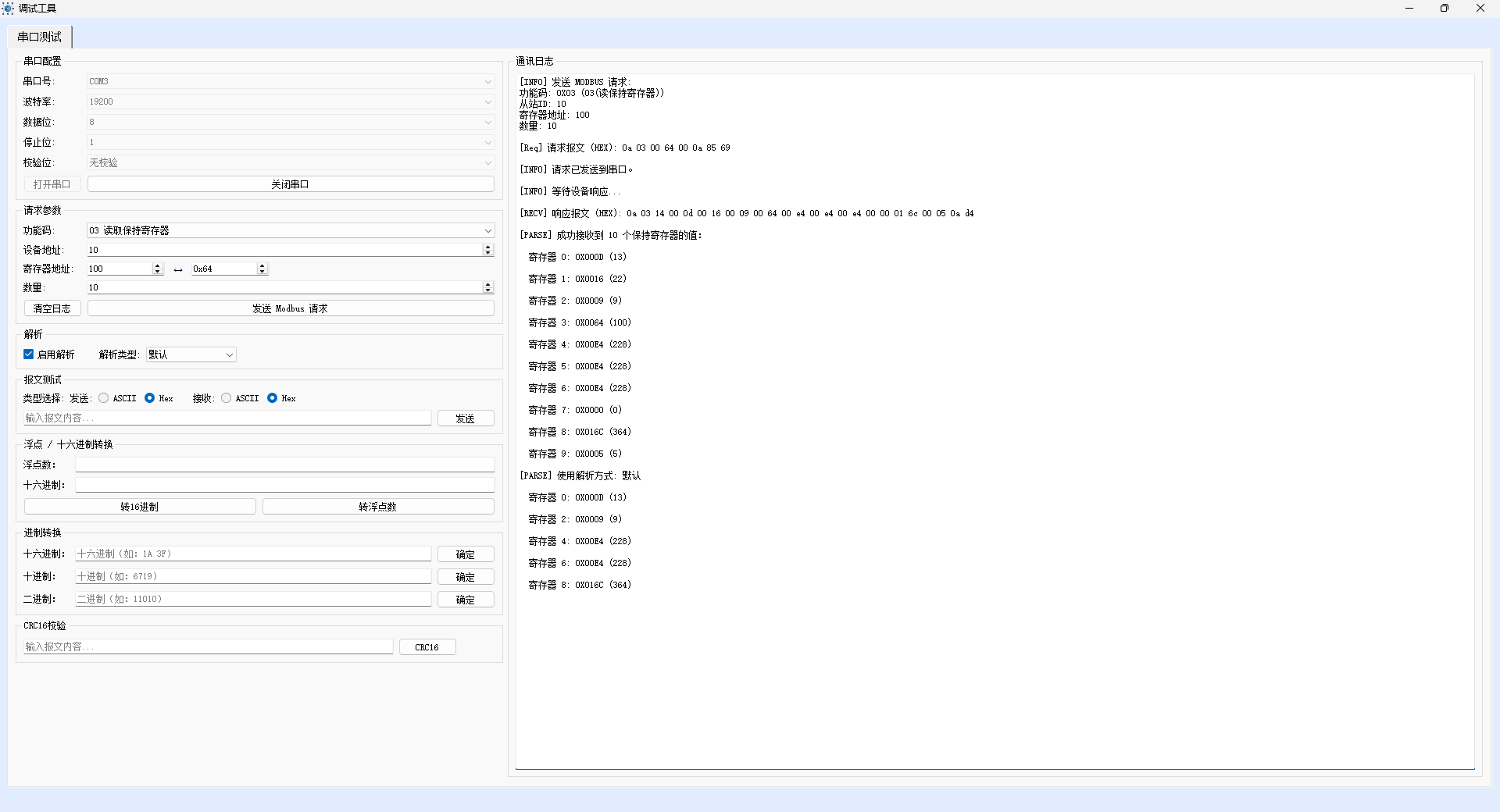

4. 串口 Modbus RTU 读取

   RS485 串口经 USB-485 转换器接入电脑，使用串口调试工具按 Modbus RTU 协议读取：波特率 19200、8 数据位、1 停止位、无校验，从站地址 10，功能码 03，起始地址 100，一次成功读取 10 个保持寄存器。

四、调试结果

• 串口（RS485）参数：19200-8-N-1，Modbus RTU，从站地址 10，功能码 03，起始地址 100，可正常读取 10 个保持寄存器（对应输出功率、电池容量、输入电压、电池温度、续航时间等监控点）。
• 网络口（Modbus TCP）：502 端口可用，从站地址 10；寄存器自 96（0x60）起有效，0~95 为未定义区域，读取时起始地址务必从 96 开始，否则报 02 Illegal Data Address。
• ANC 卡寄存器要点：96=现有模块数量、100102=输出功率百分比、103=电池容量、104106=输入电压、107=电池温度、108=电池续航时间、109=状态字，详见《ANC-ABB 网络卡安装说明》。

五、相关文件

《ANC-ABB 网络卡安装说明》（4NWD004996_EN REV-E）
